名称：4位密码锁可改密码设计Verilog代码Quartus? DE2开发板

软件：Quartus

语言：Verilog

代码功能：

4位密码锁可改密码

1、设计4位密码锁

2、可以输入4位十进制密码

3、可以修改密码

4、输入密码错误3次报警

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

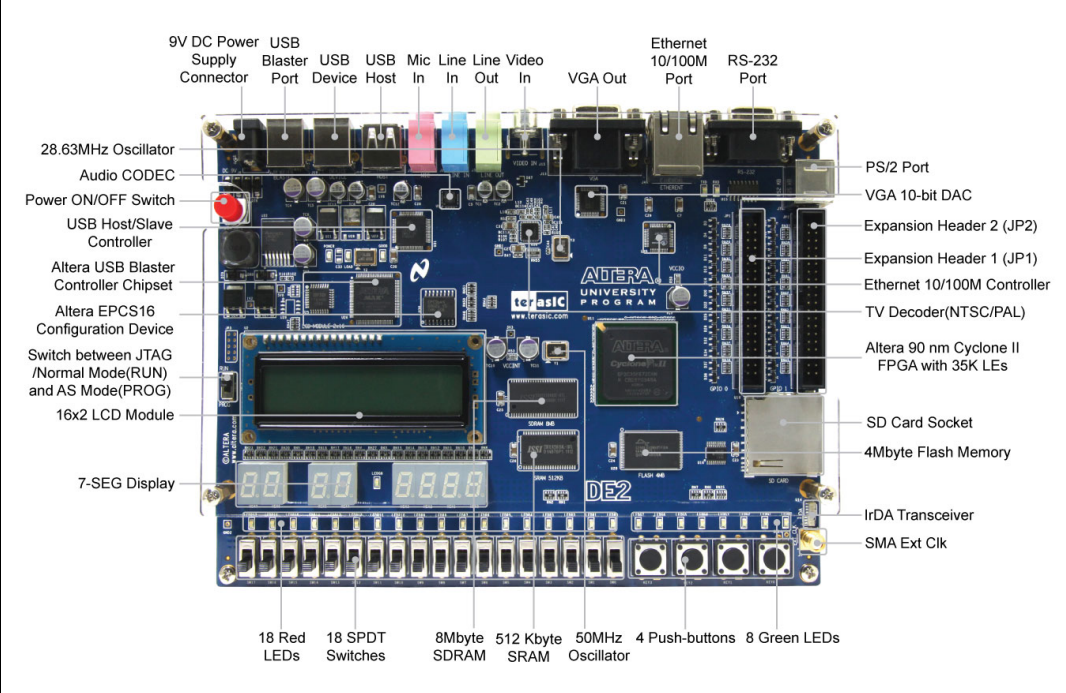

本代码已在DE2开发板验证，DE2开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

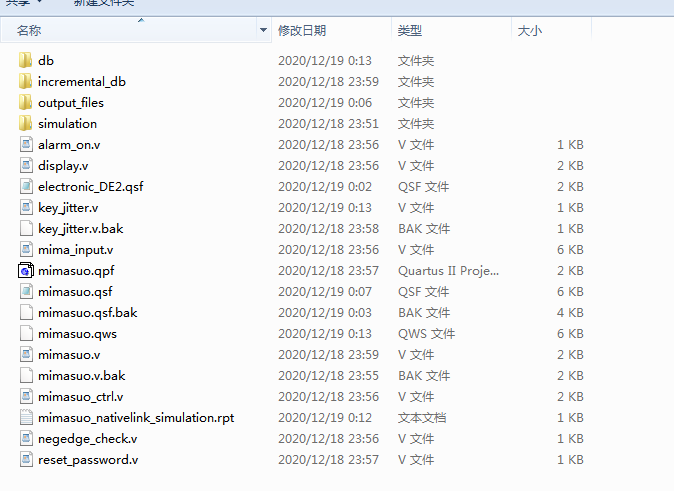

1.?工程文件

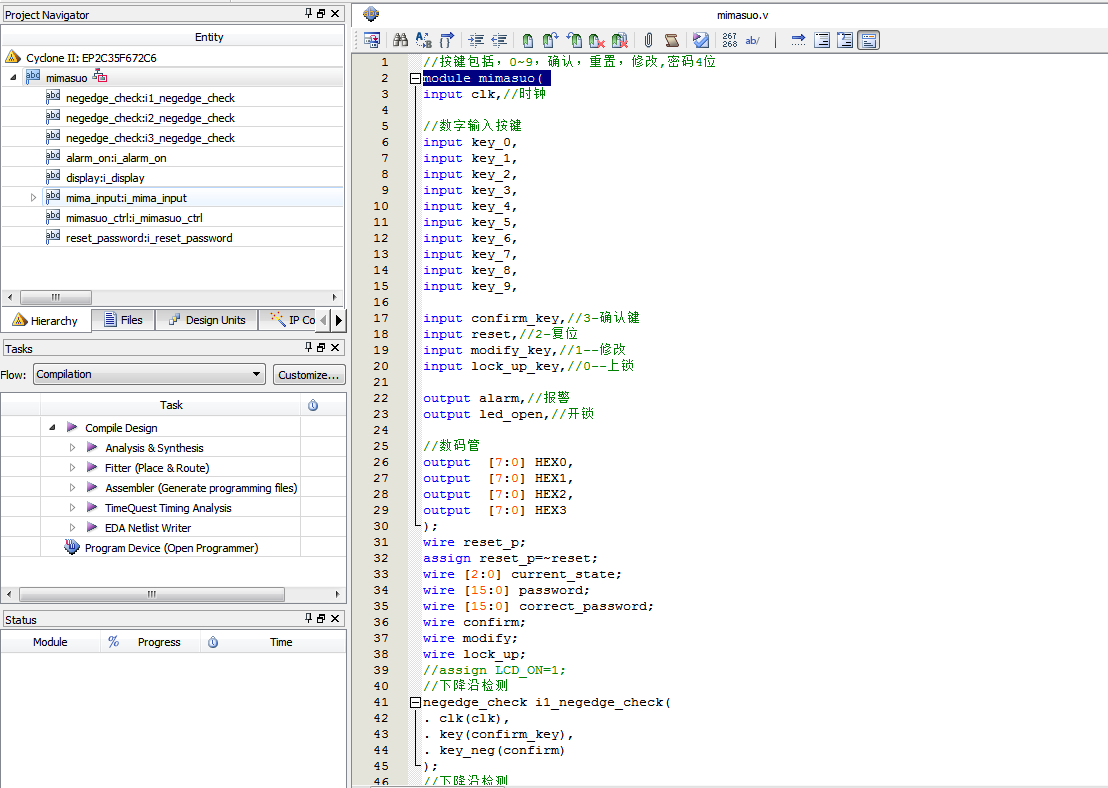

2.?程序文件

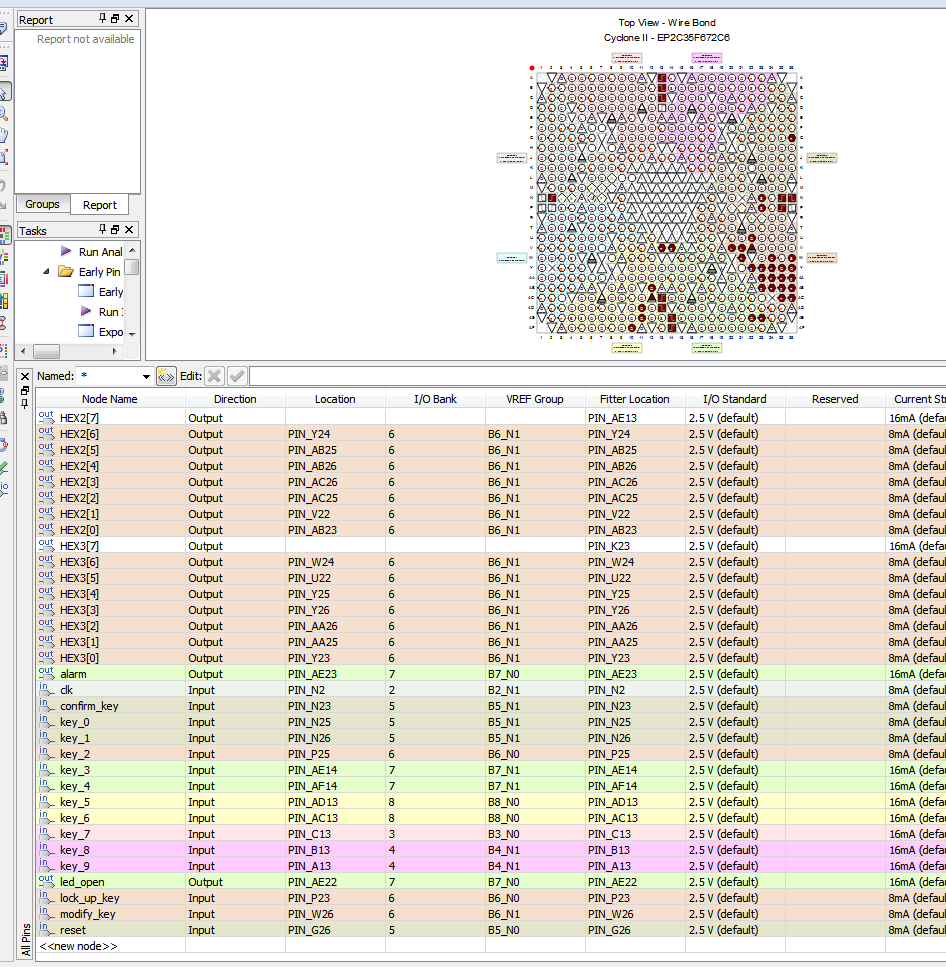

3.?管脚分配

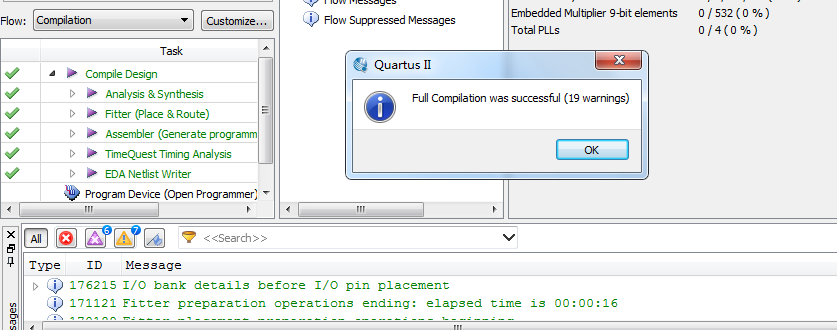

4.?程序编译

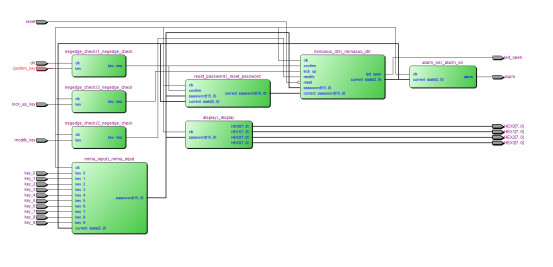

5.?RTL图

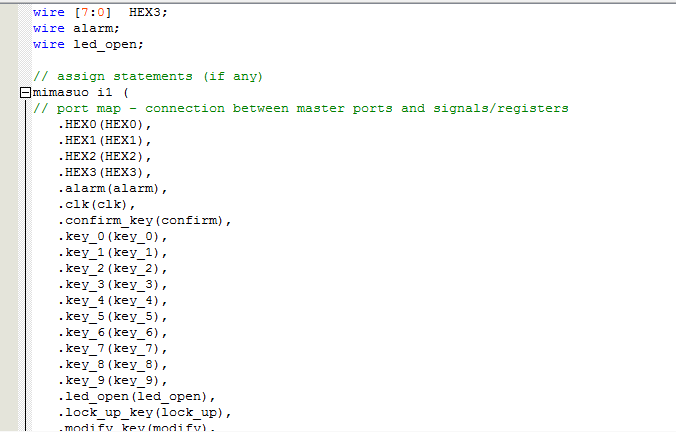

6.?Testbench

7.?仿真图

仿真图

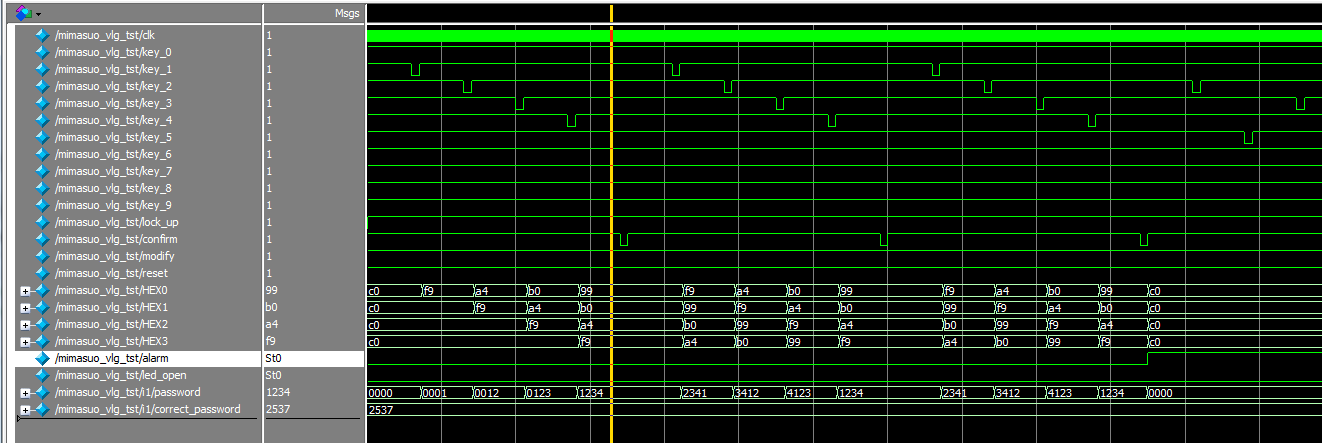

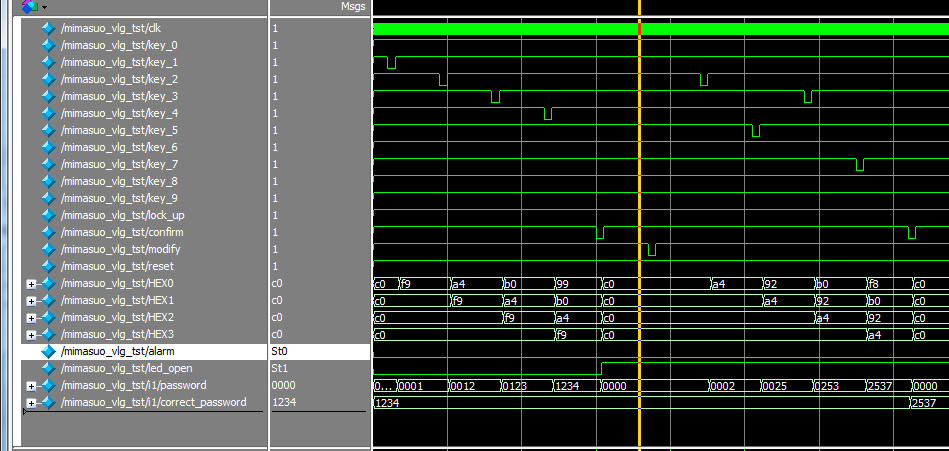

默认密码1234，下图输入1234后按下确认键后开锁，led_open高电平表示开锁，此时按下modify按键进行密码修改，输入新密码后，按下确认键，将密码修改为2537。

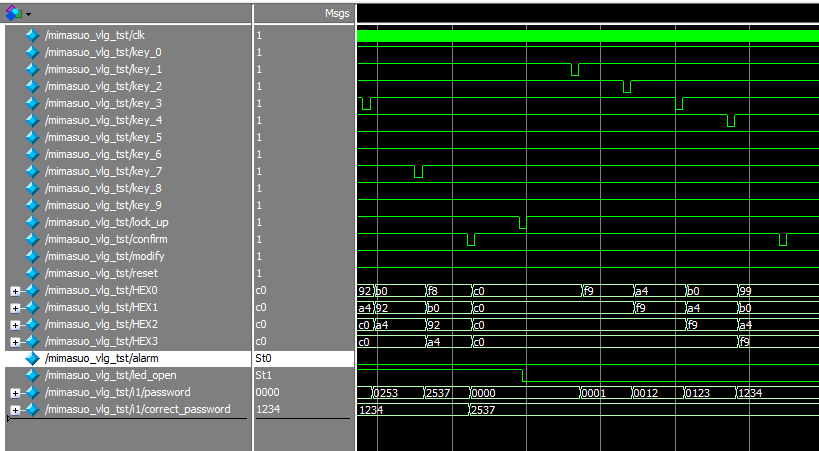

修改完密码按下lock_up键，锁定，此时led_open变为低电平

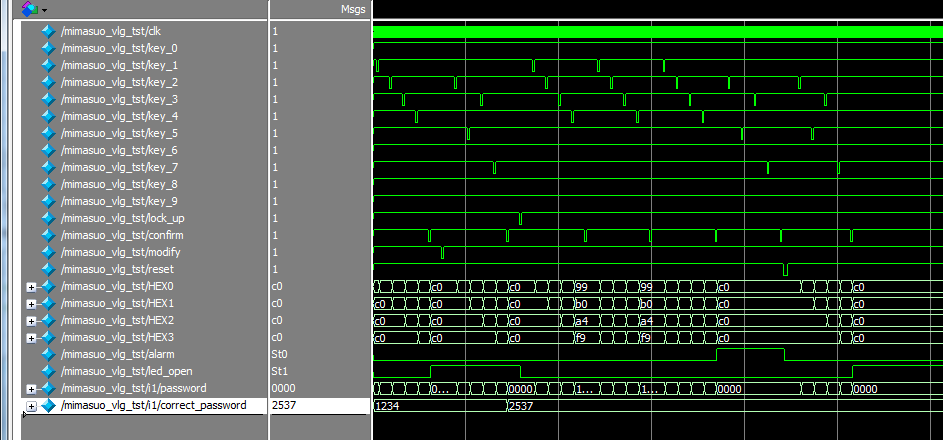

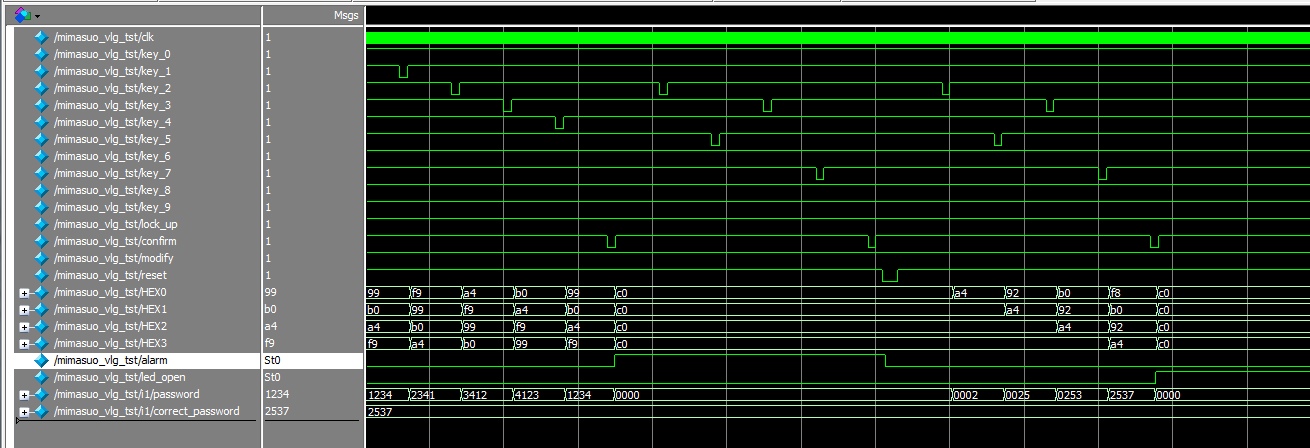

输入原密码1234无法打开，连续输入三次密码错误后报警，alarm信号拉高

按下reset信号关闭报警，才能再次密码，关闭报警后输入新密码2537，将锁打开。

注：按键按下均为低电平。

部分代码展示:

//密码输入模块
module?mima_input(
input?clk,
input?key_0,
input?key_1,
input?key_2,
input?key_3,
input?key_4,
input?key_5,
input?key_6,
input?key_7,
input?key_8,
input?key_9,
input?[2:0]?current_state,//密码锁当前状态
output?[15:0]?password//输入密码
);
reg?key_0_buf1=0;
reg?key_1_buf1=0;
reg?key_2_buf1=0;
reg?key_3_buf1=0;
reg?key_4_buf1=0;
reg?key_5_buf1=0;
reg?key_6_buf1=0;
reg?key_7_buf1=0;
reg?key_8_buf1=0;
reg?key_9_buf1=0;
reg?key_0_buf2=0;
reg?key_1_buf2=0;
reg?key_2_buf2=0;
reg?key_3_buf2=0;
reg?key_4_buf2=0;
reg?key_5_buf2=0;
reg?key_6_buf2=0;
reg?key_7_buf2=0;
reg?key_8_buf2=0;
reg?key_9_buf2=0;
wire?key_0_rise;
wire?key_1_rise;
wire?key_2_rise;
wire?key_3_rise;
wire?key_4_rise;
wire?key_5_rise;
wire?key_6_rise;
wire?key_7_rise;
wire?key_8_rise;
wire?key_9_rise;
always@(posedge?clk)
begin
key_0_buf1<=key_0;
key_1_buf1<=key_1;
key_2_buf1<=key_2;
key_3_buf1<=key_3;
key_4_buf1<=key_4;
key_5_buf1<=key_5;
key_6_buf1<=key_6;
key_7_buf1<=key_7;
key_8_buf1<=key_8;
key_9_buf1<=key_9;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1198
