致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于芯源系统（MPS）MPQ8633A芯片的同步降压变换器方案。

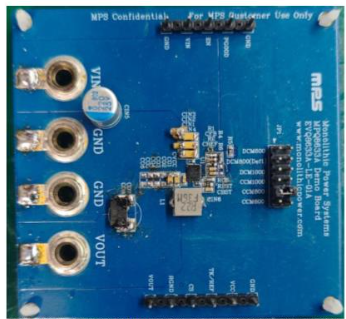

图示1-大联大友尚基于MPS产品的同步降压变换器方案的展示板图
随着5G网络大规模部署、数据中心流量激增及物联网终端爆发式增长，全球通信基础设施持续升级扩容。为满足通信设备在高速数据传输、海量数据处理以及大规模终端连接场景下对电源性能提出的严苛要求，大联大友尚基于MPS MPQ8633A芯片推出同步降压变换器方案，旨在助力客户应对复杂供电挑战，显著提升系统能效与可靠性。

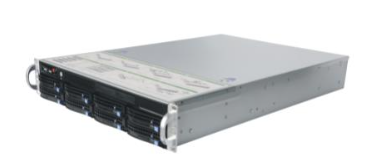

图示2-大联大友尚基于MPS产品的同步降压变换器方案的场景应用图
MPQ8633A是一款完全集成的高频同步降压转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现高达12A的输出电流，并具有出色的负载和线路调节性能，可在较宽的输出电流负载范围内高效运行。同时，MPQ8633A采用内部补偿的恒定导通时间（COT）控制模式，可提供快速瞬态响应并简化环路稳定。该器件可通过MODE设置开关频率（fSW）为恒定的600kHz、800kHz或1000kHz，不受输入和输出电压的影响。
不仅如此，MPQ8633A通过内部1ms定时器控制输出电压（VOUT）的启动斜坡。该定时器的数值可以通过在TRK/REF上添加电容来增大。并且MPQ8633A提供开漏电源正常信号，以指示输出是否在其标称电压范围之内。在安全性方面，该产品集成多种保护功能，包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）等。此外，为进一步节省电路板面积，MPQ8633A最大限度地减少所需的外部元器件，并提供QFN-20（3mm×4mm）和QFN-21（3mm×4mm）两种封装，可方便用户选择。

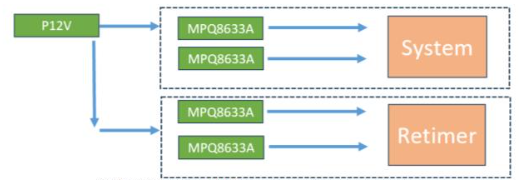

图示3-大联大友尚基于MPS产品的同步降压变换器方案的方块图
此次推出的同步降压变换器方案，充分展现了大联大与MPS在赋能通信电源创新上的紧密协作与深厚技术积累。面对持续演进的通信基础设施需求，大联大将持续携手原厂伙伴，提供更先进、更高效的电源解决方案，从底层技术赋能通信基础设施建设。
核心技术优势：
- 2.7V的宽输入电压范围：
2.7V至16V带外部3.3V VCC偏置；
4V至16V带内部偏置或者外部3.3V VCC偏置。
- 带差分输出电压远端检测；
- 可调节的精确电流限制；
- 12A输出电流；
- 低Rds(on)集成功率MOS；
- 专有的开关损耗降低技术；
- 自适应COT，实现超快的瞬态响应；
- 稳定使用零ESR输出电容器；
- 0℃至70℃结温范围内0.5%参考电压；
- -40℃至125℃结温范围内1%参考电压；
- 可选择Skip或者Forced CCM工作模式；
- 拥有出色的负载调整率；
- 电源故障期间PGOOD有源钳位低电平；
- 可编程软启动时间，从1毫秒开始；
- 600kHz、800kHz和1000kHz的可选开关频率；
- 拥有Non-Latch OCP、UVP、UVLO、Thermal Shutdown、and Latch-Off for OVP；
- 输出可在0.6V至90%Vin范围内调节，最高可达5.5V；
- 采用QFN 3mm×4mm封装。
方案规格：
- 可调节电压和频率以及电流限制的16V、12A的同步降压变换器。
