一、测试环境
1、室外草地，12米半径圆周内无遮挡物。
▲ 图1.1.1 测试室外草地
2、室外水泥地面，7米半径圆周内无遮挡物。
▲ 图1.1.2 室外水泥地
二、声源及车模
用线圈阻值约3.1R,最大功率约为20W的信标喇叭输出chirp声音信号作为声源。
▲ 图1.2.1 测试所使用的声源和车模
三、声音采集硬件电路
测试使用四路IM68A模块，放置在车模的四个方向上。每两个之间相差90°。
硅麦0到硅麦2的距离为0.25米。
硅麦1到硅麦3的距离为0.25米。

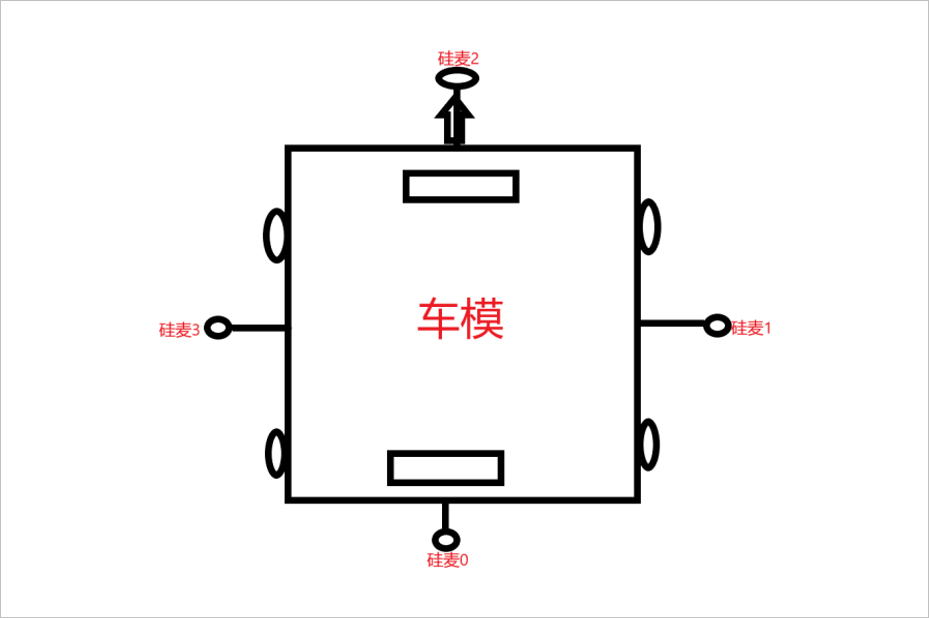

▲ 图1.3.1 硅麦在车模上安装示意图
IM68A芯片使用3.3V电压供电，芯片输出模拟信号经过LM321运放芯片将信号放大约80倍。将放大后的信号连接到单片机的ADC采集口。
四、软件测试方案
单片机以10KHZ的频率采集IM68A模块的输出信号，开启一个100Khz的定时器中断，在中断中采集4路ADC数据。将采集到的4路ADC值做归一化处理，再将归一化处理后的值分别对0和1、0和2、1和2、1和3做互相关。通过互相关结果得到最大相关结果。根据互相关结果判断声源的位置。可以辨别出8个位置，分别为0°、45°、90°、135°、180°、225°、270°和315°。
五、互相关数据
表中的距离为声源到离声源最近一个硅麦的距离。
1、室外空旷草地测试，杂音值为约为70dB（手机测试）。

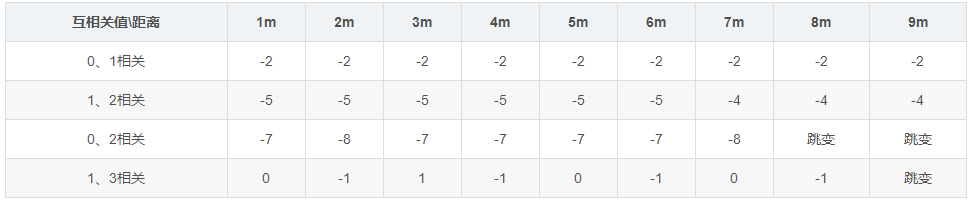

（1） 声源在射线硅麦0到硅麦2上

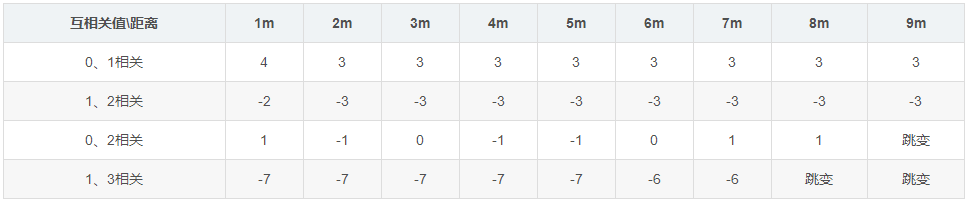

（2） 声源在射线硅麦1到硅麦3上
2、室外空旷水泥地测试，杂音值约为60dB（手机测试）。

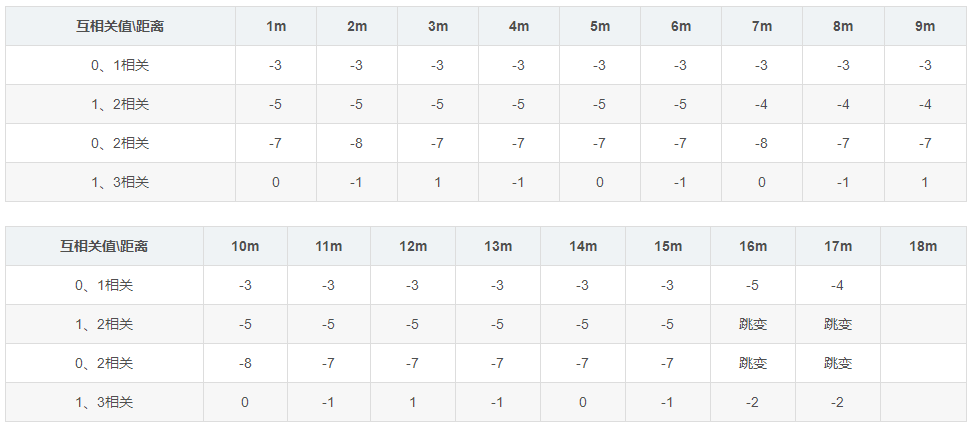

（1）声源在射线硅麦0到硅麦2上

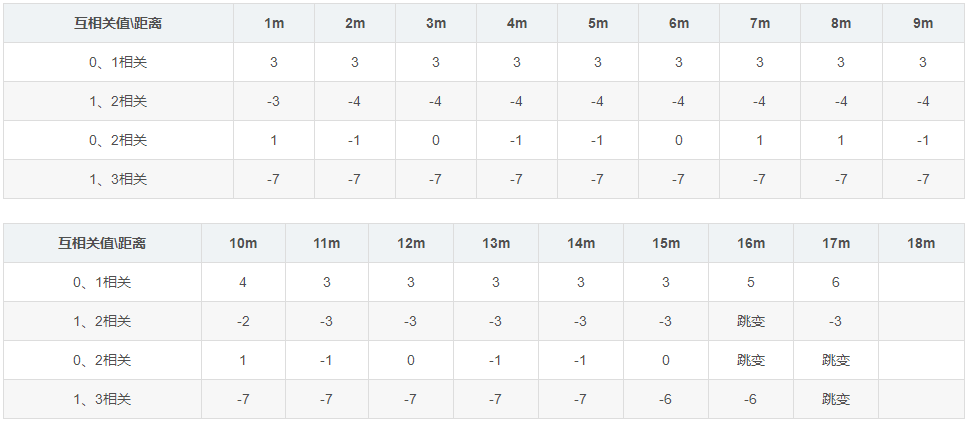

（2）声源在射线硅麦1到硅麦3上
六、结论
在室内6*7米的空旷场地内，声源发出的声音会有回音，小车无法准确检测到声源的方向。
在杂音约为70dB的室外草地环境下，车模静止状态时，使用IM68A硅麦模块可以准确检测出声源的最远距离约为8m。
在杂音约为60dB的室外水泥路面环境下，车模静止状态时，使用IM68A硅麦模块可以准确检测出声源的最远距离约为15m。
