基于FPGA的计数器设计VHDL代码Quartus仿真

名称：基于FPGA的计数器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

设计一个异步清零同步置可逆计数器，要求如下:

1.计数范围:0~N,N为...

2.具有工作模式控制端:复位端、预置数控制端、计数使能端,计数方式控制端(控制递增或递减计数),并需要给出功能表。

3.设计完后进行功能仿真,并结合功能表对仿真结果进行分析。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

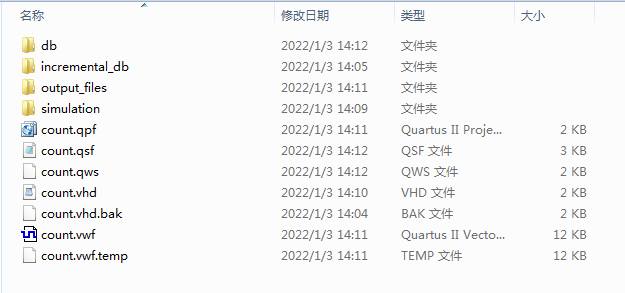

1. 工程文件

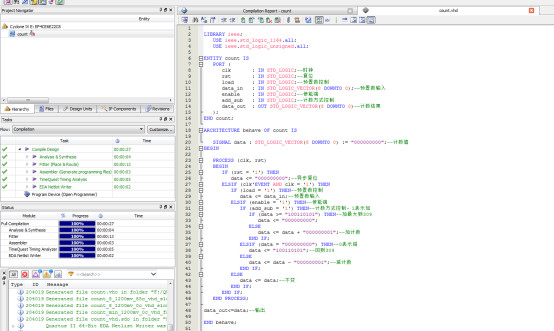

2. 程序文件

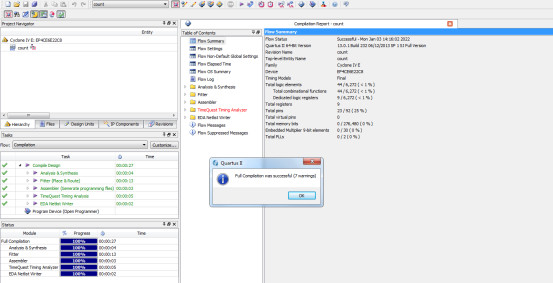

3. 程序编译

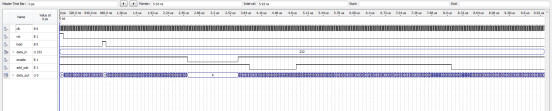

4. 仿真图

功能表

异步清零同步置数可逆计数器设计

1题目要求

要求设计一个异步清零同步置数可逆计数器，要求如下：

1.计数范围：0~N，N为309。

2.具有工作模式控制端：复位端、预置数控制端、计数使能端、计数方式控制端（控制递增或者递减计数），并需给出功能表。

3.设计完成后进行功能仿真，并结合功能表对仿真结果进行分析。

2电路设计

电路设计的输入端口包括时钟信号clk，异步清零复位端信号rst、同步预置数控制端load、预置数输入data_in（8 downtown 0）、计数使能端enable信号、计数方式控制端add_sub信号（高电平控制递增，低电平控制递减计数）。输出端口为data_out（8 downtown 0），表示计数的结果。

3建立项目

1）在计算机的E盘，建立文件夹count文件夹，项目名称为count，顶层设计文件名也为count。

2）启动QuartusII软件，在添加文件对话框的file name中输入count.vhd，然后单击add 按钮，添加该文件。

3）设置完成，单击finish按钮，关闭新项目建立向导。

4编辑与编译

编辑，单击file->new对话框，在Design Files下选中VHDL File选项，单击OK按钮，在文本编辑区输入以下程序：

LIBRARY ieee;

USE ieee.std_logic_1164.all;

USE ieee.std_logic_unsigned.all;

ENTITY count IS

PORT (

clk ? ? ? : IN STD_LOGIC;--时钟

rst ? ? ? : IN STD_LOGIC;--复位

load ? ? ?: IN STD_LOGIC;--预置数控制

data_in ? : IN STD_LOGIC_VECTOR(8 DOWNTO 0);--预置数输入

enable ? ?: IN STD_LOGIC;--使能端

add_sub ? : IN STD_LOGIC;--计数方式控制

data_out ?: OUT STD_LOGIC_VECTOR(8 DOWNTO 0)--计数结果

);

END count;

ARCHITECTURE behave OF count IS

SIGNAL data : STD_LOGIC_VECTOR(8 DOWNTO 0) := "000000000";--计数值

BEGIN

PROCESS (clk, rst)

BEGIN

IF (rst = '1') THEN

data <= "000000000";--异步复位

ELSIF (clk'EVENT AND clk = '1') THEN

IF (load = '1') THEN--预置数控制

data <= data_in;--预置数输入

ELSIF (enable = '1') THEN--使能端

IF (add_sub = '1') THEN--计数方式控制，1表示加

IF (data >= "100110101") THEN--加最大到309

data <= "000000000";

ELSE

data <= data + "000000001";--加计数

END IF;

ELSIF (data = "000000000") THEN--0表示减

data <= "100110101";--回到309

ELSE

5波形仿真

1）建立波形输入文件，设定仿真时间和周期后，将波形文件以count为名，放在文件夹E:count文件夹下。

2）加入元件引脚，调整波形坐标间距后编辑波形，通过鼠标拖动选中要编辑的波形部分，再点击上方的波形设置按钮设置对应的波形。本次计数器波形设置最终如下图所示：

图1

3）单击processing->start simulation 选项，启动仿真器。使用调制焦距工具调整波形坐标间距，异步清零同步置数可逆计数器仿真波形如下图所示:

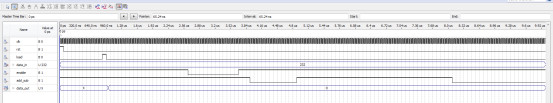

图2 整体仿真图

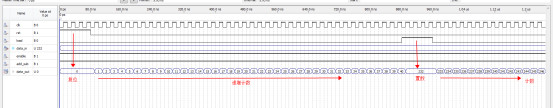

图3 局部放大仿真图

图4 局部放大仿真图

其中图2为整体仿真图，图3图4为局部放大后的仿真图。

6功能表

异步清零同步置数可逆计数器的如下表所示。

表1 功能表

7 仿真分析

通过功能表可以看出，若rst信号为高电平，则为异步复位功能，data_out将输出0，对应仿真图3可以看到rst信号控制data_out输出低电平。

若rst为低电平，则不复位，此时若load为高电平，则为置数功能，此时data_out的输出将等于data_in信号，对应可以看到上面仿真图图3，当load为高电平，输出为232，即data_in信号，因此置数功能仿真验证正确。

若rst和load均为低电平，此时enable控制计数器的运行，若enable为低电平，则计数器停止计数，数据保持不变，对应仿真图图2可以看到，enable低电平时，输出保持为6不变，enable为高电平时，正常计数，因此计数使能功能仿真正确。

Enable高电平时，若add_sub信号为高电平，则为递增计数，否则为递减计数。

对应仿真图图4可以看到，add_sub信号为高电平时，计数值从11一直计数到18，此时add_sub信号变为低电平，计数器从18开始递减，一直减到0，然后重新回到309继续开始递减，因此计数方式控制功能仿真正确。

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
ENTITY?count?IS
???PORT?(
??????clk???????:?IN?STD_LOGIC;--时钟
??????rst???????:?IN?STD_LOGIC;--复位
??????load??????:?IN?STD_LOGIC;--预置数控制
??????data_in???:?IN?STD_LOGIC_VECTOR(8?DOWNTO?0);--预置数输入
??????enable????:?IN?STD_LOGIC;--使能端
??????add_sub???:?IN?STD_LOGIC;--计数方式控制
??????data_out??:?OUT?STD_LOGIC_VECTOR(8?DOWNTO?0)--计数结果
???);
END?count;
ARCHITECTURE?behave?OF?count?IS
???
???SIGNAL?data?:?STD_LOGIC_VECTOR(8?DOWNTO?0)?:=?"000000000";--计数值
BEGIN
???
???PROCESS?(clk,?rst)
???BEGIN
??????IF?(rst?=?'1')?THEN
?????????data?<=?"000000000";--异步复位
??????ELSIF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?(load?=?'1')?THEN--预置数控制
????????????data?<=?data_in;--预置数输入
?????????ELSIF?(enable?=?'1')?THEN--使能端
????????????IF?(add_sub?=?'1')?THEN--计数方式控制，1表示加
???????????????IF?(data?>=?"100110101")?THEN--加最大到309
??????????????????data?<=?"000000000";
???????????????ELSE
??????????????????data?<=?data?+?"000000001";--加计数
???????????????END?IF;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=720
