ATA-7030高压放大器：数字微流控芯片及系统的高效驱动力

实验名称：智能化光电数字微流控芯片及系统研究实验

实验内容：利用光电润湿芯片实现液滴在开放平面上的二维驱动，探究投影光图对液滴驱动方向和驱动速率的影响，利用机器学习进行液滴实时检测并结合驱动系统实现反馈控制以及一系列多功能液滴操控。

研究方向：数字微流控技术

测试设备：ATA-7030高压放大器、信号发生器，控制电脑，投影仪，高清科研相机等。

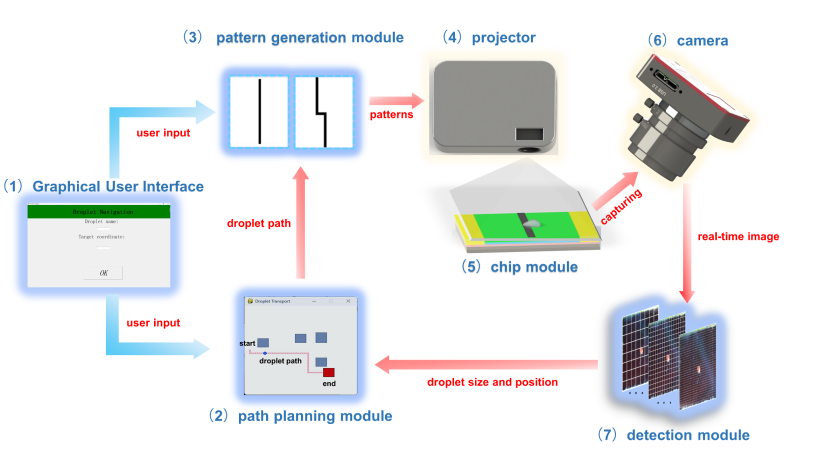

图1：智能化光电数字微流控芯片及系统研究实验装置图

实验过程：由信号发生器和高压放大器将驱动电压施加到芯片两侧偏置电极上，形成微流控芯片上横向电势梯度，随后利用电脑编程形成的图案通过投影仪投影到芯片表面，芯片上光电导层响应投影图案，形成不同电势差，在电润湿作用下产生驱动液滴运动的驱动力。同时相机对液滴进行实时检测和定位，将图像/位置信号反馈到控制器，从而根据功能需求对液滴进行反馈控制。

实验结果：

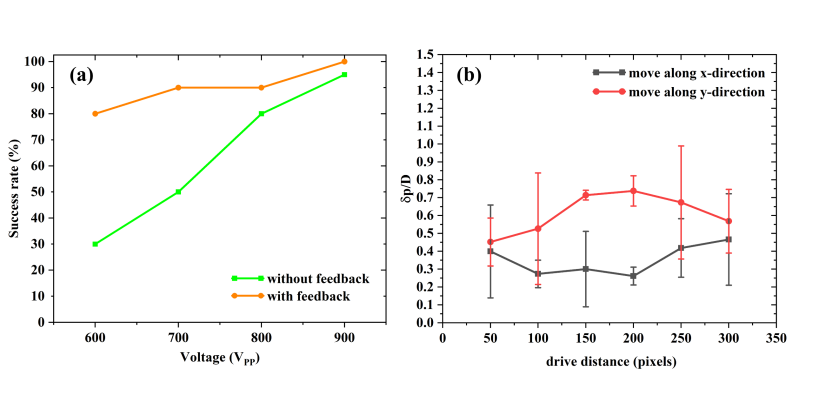

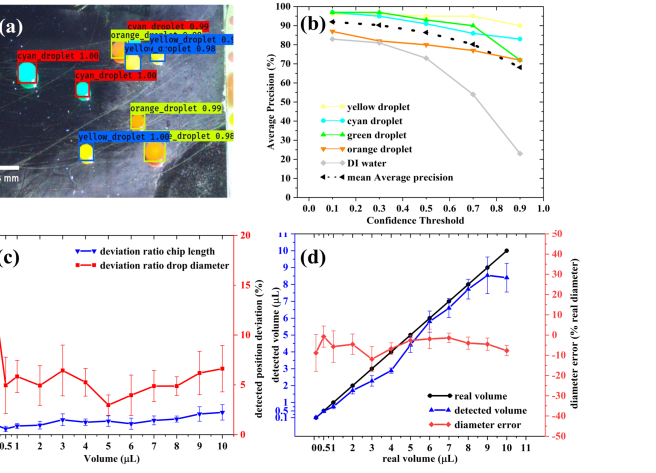

图2：实验结果

经过AI图像识别的液滴反馈驱动系统，成功实现了多种液滴的快速检测，分类与定位，并实现液滴的实时跟踪，反馈驱动，失败重启等功能，液滴在600Vpp下的驱动成功率由无反馈模式下的30%提升到了有反馈驱动模式下的80%。同时液滴驱动的位置精度偏差降到了10%以下。

功率放大器推荐：ATA-7030高压放大器

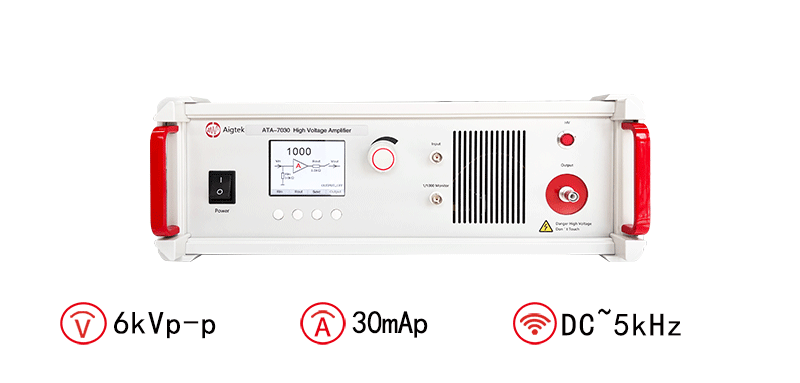

图：ATA-7030高压放大器指标参数
