在“双碳”目标驱动下，我国新能源发展稳步增长，从国家能源局最新数据获悉，截至7月底，全国累计发电装机容量36.7亿千瓦，同比增长18.2%。其中，太阳能发电装机容量11.1亿千瓦，同比增长50.8%。清洁能源的迅速扩张，不仅增强了电力供应保障，同时也从侧面可看出，我国对用电设备能效水平提出了更高要求。
空调在我们日常生活中已经必不可少的家电之一。但传统定频空调以“耗电王”著称，成为用户长时间开空调的“绊脚石”。于是出现了更省电的变频空调，本文尝试讨论电流传感器如何助力变频空调压缩机精准变频控制，让变频空调高效、静音、可靠运行。
什么是变频空调
变频空调机是通过变频器调节压缩机转速实现制冷/制热能力控制的空调设备。相较于传统定频空调，其电动机可根据负荷变化实时调整工作频率，避免频繁启停造成的温度波动和能源浪费 。通过变速运转模式显著提升能效等级，主要由变频控制器、变频电机及空调机三部分构成核心系统。
为什么变频空调必须“感知”电流 ?
永磁同步压缩机的转矩生成逻辑 ?

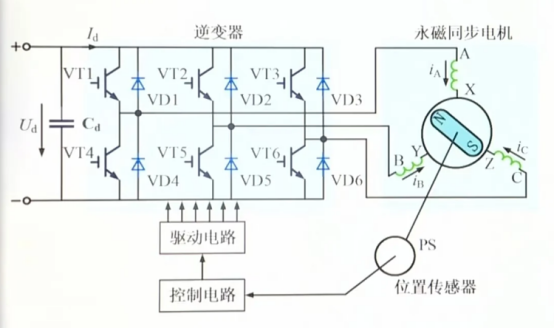

目前市面上主流变频空调采用永磁同步电机（PMSM/BLDC）。永磁同步电机控制方式主要有：矢量控制、变频器控制、大霍尔驱动、异步启动。永磁同步电机矢量控制的核心在电流环控制，通过PI调节器分别控制d轴（励磁电流）和q轴（转矩电流），q轴电流 Iq直接决定电磁转矩；d轴电流Id影响磁链，用于弱磁扩速。
若采样误差超过 ±0.5 %，低速轻载时转矩波动将被放大为机械振动，人耳可辨的“嗡嗡”声随之出现；弱磁区 Id 失控则会带来额外铜耗，直接拉低季节能效比（SEER）。
电流采样的三重任务 ?
a) 闭环控制：电流环带宽通常设定为开关频率的 1/10～1/5（4 kHz 开关时约 400～800 Hz）。采样延迟每增加 10 ?s，相位裕度下降约 4°，极易诱发啸叫。
b) 硬件保护：过流、失速、缺相必须在 1～2 个 PWM 周期内被硬件比较器触发，否则 IGBT/SiC 模块有炸管风险。
c) 能效计量：空调新国标 GB 21455-2023 要求实测 APF 与标称值偏差 <3 %；采样漂移会导致软件累计功率失准，最终令产品无法通过抽检。
空调压缩机驱动板可选的电流检测路线 ?
| 方案 | 精度@25 ℃ | 温漂 | 带宽 | 隔离耐压 | 适用功率 | 备注 |
| 分流电阻+隔离运放 | 0.5 %–1 % | 50 ppm/℃ | 500 kHz | 2.5 kV rms | <1.5匹 | 低成本，需额外隔离电源 |
| 开环霍尔电流传感器 | 1 %–1.5 % | 200 ppm/℃ | 100 kHz | 2.5 kV rms | 1–2匹 | 体积适中，温漂偏大 |
| 闭环霍尔电流传感器 | 0.3 %–0.7 % | 50 ppm/℃ | 200 kHz | 2.5 kV rms | 1–4匹 | 精度与隔离兼得，中等成本 |
| Σ-Δ数字调制+Rogowski | 0.5 % | 20 ppm/℃ | 1 MHz | 无磁芯隔离 | >3匹 | 大功率或实验室验证 |
在“不增加 BOM 复杂度”这一约束下，闭环霍尔电流传感器可成为 1–3 匹家用变频空调的主流选择：
- 200 kHz以上有效带宽可覆盖 8–16 kHz SiC 逆变器；
- 2.5 kV rms加强绝缘满足 IEC 60335-1 型式试验，无需额外隔离 DC-DC；
- 0.7 %精度以内全温误差可直接折算成 SEER 0.02 W·h/W·h 的档位提升。

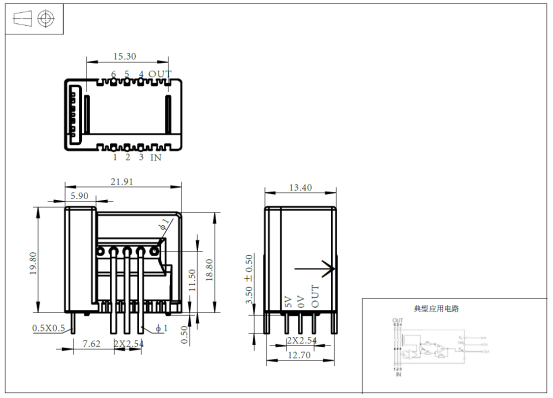

CR1V PB00简介
CR1V PB00是芯森电子自主研发的基于霍尔原理的闭环（补偿）电流传感器，可测量直流、交流和脉冲电流，量程有6A、15A、25A，还可根据客户不同应用场景需求定制。
特性
基于霍尔原理的闭环（补偿）电流传感器
原边和副边之间绝缘
原材料符合UL 94-V0
优异的线性度
出色的精度
低温漂
没有插入损耗
执行标准:
n IEC 60664-1: 2020
n IEC 61800-5-1: 2022
n IEC 62109-1: 2010
工业应用领域
开关电源 (SMPS)
电焊机电源
风能变频器
测试和测量设备
参数特点：
电压输出
供电：+5V
测量范围：6~25A
工作范围：-40~85°C
精度：7%
响应时间：＜1μs
绝缘耐压：5kV
瞬态耐压：9kV
带宽：＞200kHz
线性度：2%
CR1V系列的工程落地示例 ?
技术参数与空调工况的映射关系
量程：CR1V 6 PB00/15 PB00/25 PB00 对应 1/1.5/3 匹压缩机峰值电流；
输出：5 V±0.625 V，可直接接入 3.3 V ADC，无需再放大或电平转换；
失调漂移：±05 mV/℃ 在 –20 ℃室外制热与 55 ℃散热片极限条件下，电流零点仅漂移 0.1 %，避免低频“哼声”；
跟踪时间：1 ?s（90 % 阶跃响应），确保过流保护能在 2–3 个 PWM 周期内触发。
系统级收益（以 1.5 匹直流变频为例）
能效：压缩机 20 Hz 低频运行时，转矩纹波下降 3 N·m，输入功率降低约 4 W，折算 SEER 提升 0.02 W·h/W·h，可令整机跨档。
静音：电流纹波能量向高频集中，1–2 kHz 频段声压下降 2–3 dB(A)，满足 C-mark 静音认证。
合规：整机通过 IEC 60335-1 加强绝缘型式试验，无需额外隔离电源，减少 2–3 元成本。
集成注意点
母排布线：保持原边 35 mm 电气间隙，避免涡流邻近效应带来 1–2 % 附加误差；
地平面：副边 5 V 参考与 MCU ADC 共地，数字地/模拟地单点连接，防止开关噪声耦合；
失效率：1500 MΩ 绝缘电阻@500 V，85 ℃/85 %RH 加速 1000 h 后漂移 <0.1 %，满足 10 年设计寿命。
结语
当 GB 21455-2023 把 SEER 门槛再度上推、消费者对静音的耳根愈发挑剔时，空调压缩机驱动板的电流采样需要“在精度上寸土不让，在体积上锱铢必较”。闭环霍尔技术因其在带宽、隔离与温漂之间的均衡，成为行业公认的可行路径；而 6–25 A 量程、2.5 V 中点输出的 CR1V 系列，恰好落在空调控制器的甜点区间——无需额外校准、无需改动 BOM 结构，就能把“电流感知”这件事做得合规、可靠且足够安静。
